手机信号放大系统

手机信号放大器(专业名：直放站)由天线、射频双工器、低噪声放大器、混频器、电调衰减器、滤波器、功率放大器等元器件或模块组成上、下行放大链路。其工作的基本原理是：用前向天线（施主天线）将基站的下行信号接收进直放机，通过低噪放大器将有用信号放大，抑制信号中的噪声信号，提高信噪比（S/N）；再经下变频至中频信号，经滤波器滤波，中频放大，再移频上变频至射频，经功率放大器放大，由后向天线（重发天线）发射到移动台；同时利用后向天线接收移动台上行信号，沿相反的路径由上行放大链路处理：即经过低噪放大器、下变频器、滤波器、中放、上变频器、功率放大器再发射到基站。从而达到基站与移动台的双向通信。

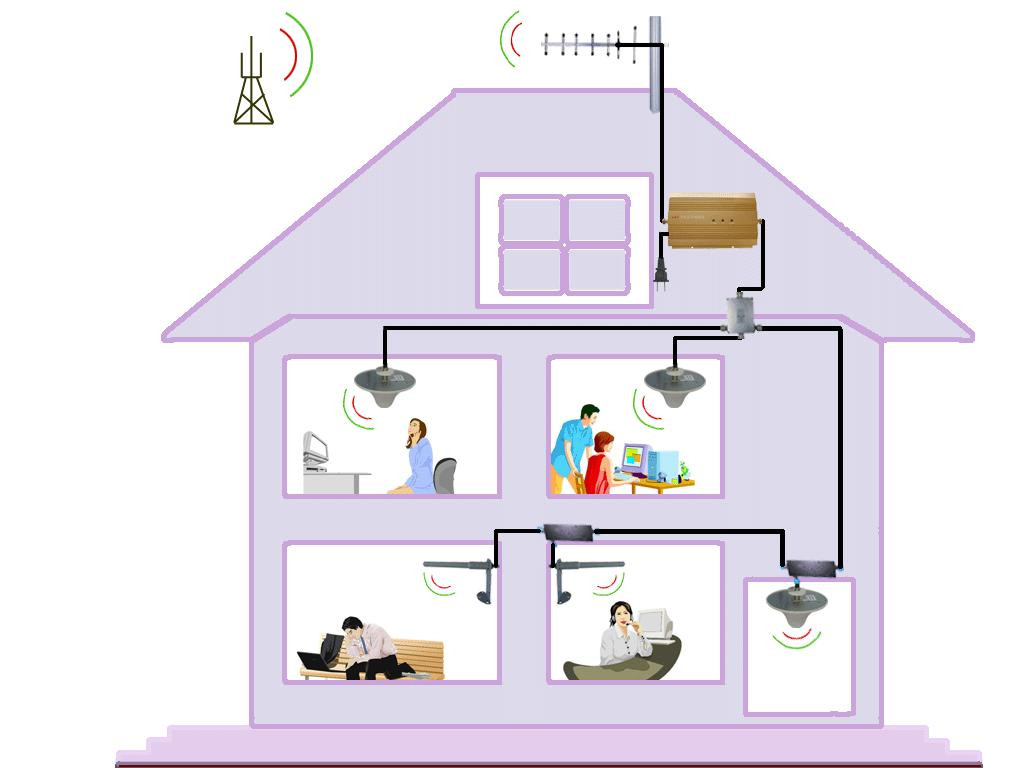

目前使用的手机信号放大器（直放站）系统，一般包括主机、室外天线、室内天线、分支器（功分器或耦合器）、接头、馈线等设备和配件。
1、主机
   手机信号放大器有GSM、DCS、CDMA、W-CDMA等多种类型，各种类型中还有功率大小的区分。在选用时，需要根据具体的使用需求、室内面积、房间数量、楼面结构、楼层多少和室外的信号源环境来选用。例如我们现场情况，一层约500平，房间约十几个，需要满足房间内移动和联通、电信的手机正常通话和上网，经过测试，室外信号源质量好，本方案采用的高品质大功率的27db直放站来满足本方案要求。需要注意的是，目前市场上的手机信号放大器鱼龙混杂，大部分的产品品质上没有保障，很多机器里只有放大电路，却没有很关键的质量控制和防干扰控制电路。
2、 室外天线
   平常用得比较多的室外天线有：八木天线、对数周期天线、平板天线等。八木天线价格便宜、增益大、工作频率集中、质量差、容易对基站造成干扰；对数周期天线价格高、增益适中、工作频率宽、质量比较好、不容易干扰基站；平板天线价格适中、增益小、工作频率宽、质量比较好、不容易干扰基站。室外信号尚可，本方案我们选用的对数天线。
3、室内天线
   室内天线也有多种：吸顶天线、鞭状天线、平板天线、柱状天线等。如果天线可以装在楼层中部的天花板，就选用吸顶天线；如果房间比较分散，就选用鞭状天线分散安置；有其他特殊的情况，也可选用平板天线和柱状天线。结合现场情况，我们选用吸顶天线，美观大方。
4、分支器
   分支器一般用腔体式功分器或者耦合器。需要选用那些分支器，要根据整个系统布局和走线来定。
5、接头
   需要根据馈线类型和其他设备接头类型来选用。常用的有-7F头、-5F头、N公头等。
6、馈线
   馈线的选择也很关键，直接影响到信号出来的效果。75-5、75-7、50-5和75-7是平常用的比较多的，结合我们现场情况，我们采用50-7的馈线。
