为大家介绍有关停车场相机、雷达和道闸的接口。

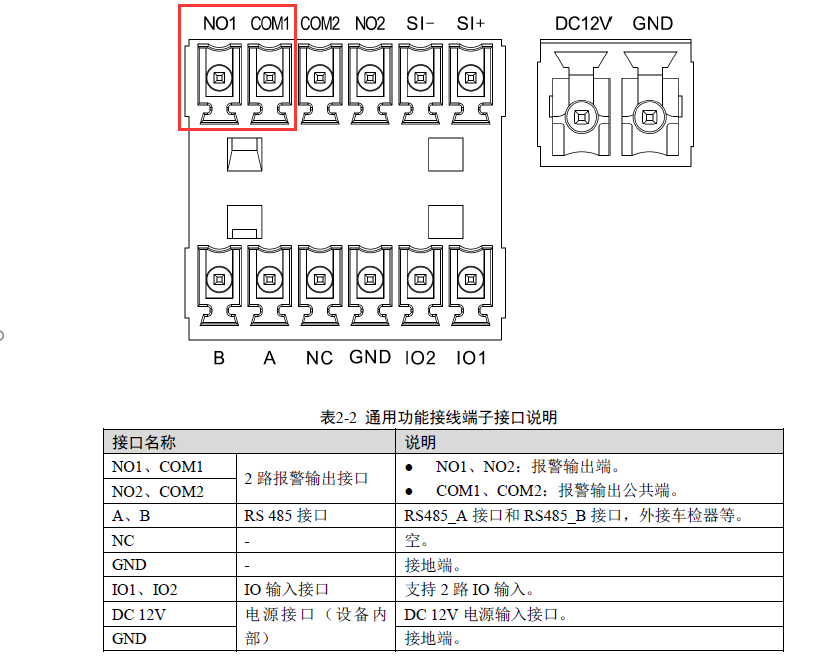

停车场相机接口
防砸雷达接口
DH-IPMAE8-1100A(24G雷达),DH-ITSJC-2202(2302,2303)-DC12(79G雷达)
棕色、黄色接道闸控制器防砸端子;
白色、紫色短接学习场景;
蓝色、绿色连接485串口线,绿色接T/R+,蓝色接T/R-;
红色,黑色接电源正负。
DH-ITSJC-2203(2204)-DC12(79G雷达)
蓝色、绿色接道闸控制器防砸端子;
白色、灰色连接485串口线,灰色接T/R+,白色接T/R-
红色、黑色接电源正负;
黄色预留公共地线;
棕色、紫色、橘色预留线
总结:开闸信号是 NO1或者OPEN,公共信号NC1或者COM;开闸端子不可接反;防砸端子不分正反。
道闸控制盒接口
DH-IPMECD-1022A/1021A系列道闸
相机开闸信号接控制盒的外部开,公共接公共端;防砸信号接地感和公共端。
DH-IPMECD-201X系列道闸
相机开闸信号接控制盒的OPN,公共接第二排并排4个GND中的第三个;防砸信号接LOOP和第二排第一个GND
DH-IPMECD-203X系列道闸
相机开闸信号接控制盒UP,公共接GND;防砸信号接LOOP1,公共接GND
DH-IPMECD-103X/104X系列道闸
相机开闸信号接控制盒向上的三角形,公共接COM;防砸信号接vehicle detector 和com
DH-IPMECD-301X系列道闸
相机开闸信号接控制盒开闸,公共接4号端子;防砸信号接2号和3号端子。
DH-IPMECD-4023广告道闸
相机开闸信号接控制盒开闸,公共接GND;防砸信号接地感,公共接GND
DH-IPMECD-112X系列一体化道闸
相机开闸信号接主板开,公共接地;防砸信号接地感,公共接地。
