手机信号放大方案

作者：admin 来源：济南监控设备发布时间：2021-03-18 12:15 浏览量：

手机信号放大器，也叫手机信号增强器，安装于手机信号接收不到的盲区或是信号很弱，通话断断续续，可以用手机信号放大器来解决。适用于各种信号不好的地方，手机信号放大器（2018最新款，高效防雷更安全，使用高通芯片，高效节能，智能防干扰，智能调节功率，对建站无干扰，可在任何复杂的环境工作）下面是小型放大器，一般用于家用或是3000平米以下的场所，

手机信号覆盖设备清单

序号	配件名称	规格	数量	单位	单价	总价	图片

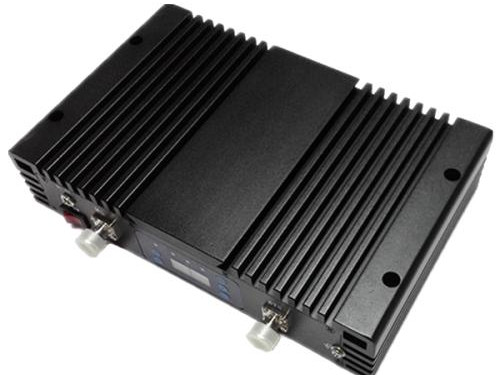

1	27DB四频信号放大器主机	移动联通电信234G通话上网（800/900/2100/1800）	1	台
2	室外接收天线	对数天线全频段接收：800~2500MHZ	1	副
3	室内吸顶天线	发射天线（电信级）	8	个
	耦合器	不均衡分支器	2	个
	功分器	信号分支器	5	个
	50-6裤线接头	50-6馈线	300	米
	50-6裤线接头	馈线接头	80	米
	合计					0
此报价为不含税报价

设备的选用
目前使用的手机信号放大器（直放站）系统，一般包括主机、室外天线、室内天线、分支器（功分器或耦合器）、接头、馈线等设备和配件。
1、主机
手机信号放大器有GSM、DCS、CDMA、W-CDMA等多种类型，各种类型中还有功率大小的区分。在选用时，需要根据具体的使用需求、室内面积、房间数量、楼面结构、楼层多少和室外的信号源环境来选用。例如我们现场情况，一层约500平，房间约十几个，需要满足房间内移动和联通、电信的手机正常通话和上网，经过测试，室外信号源质量好，本方案采用的高品质大功率的27db直放站来满足本方案要求。需要注意的是，目前市场上的手机信号放大器鱼龙混杂，大部分的产品品质上没有保障，很多机器里只有放大电路，却没有很关键的质量控制和防干扰控制电路。
2、室外天线
平常用得比较多的室外天线有：八木天线、对数周期天线、平板天线等。八木天线价格便宜、增益大、工作频率集中、质量差、容易对基站造成干扰；对数周期天线价格高、增益适中、工作频率宽、质量比较好、不容易干扰基站；平板天线价格适中、增益小、工作频率宽、质量比较好、不容易干扰基站。室外信号尚可，本方案我们选用的对数天线。
3、室内天线
室内天线也有多种：吸顶天线、鞭状天线、平板天线、柱状天线等。如果天线可以装在楼层中部的天花板，就选用吸顶天线；如果房间比较分散，就选用鞭状天线分散安置；有其他特殊的情况，也可选用平板天线和柱状天线。结合现场情况，我们选用吸顶天线，美观大方。
4、分支器
分支器一般用腔体式功分器或者耦合器。需要选用那些分支器，要根据整个系统布局和走线来定。
5、接头
需要根据馈线类型和其他设备接头类型来选用。常用的有-7F头、-5F头、N公头等。
6、馈线
馈线的选择也很关键，直接影响到信号出来的效果。75-5、75-7、50-5和75-7是平常用的比较多的，结合我们现场情况，我们采用50-7的馈线。
二、安装布局
手机信号放大器（直放站）系统的安装布局，要兼顾信号的均匀和走线的便利。
我们现场情况较为复杂，层高较高，办公区域相对集中，我们采用将室内天线装在楼层的走廊位置，每个区域放置4-6个吸顶天线。信号源楼顶最好，把室外天线安在楼顶。至于楼层之间的走线，我们采用本方案接线：
主机装在中间楼层，利用一个二功分器把信号分成两路，一路向上，一路向下，两路信号再各用一个多头功分器来分配到各楼层。这种结构清晰简单，走线稍有复杂，但是信号分配均匀，损耗小。
